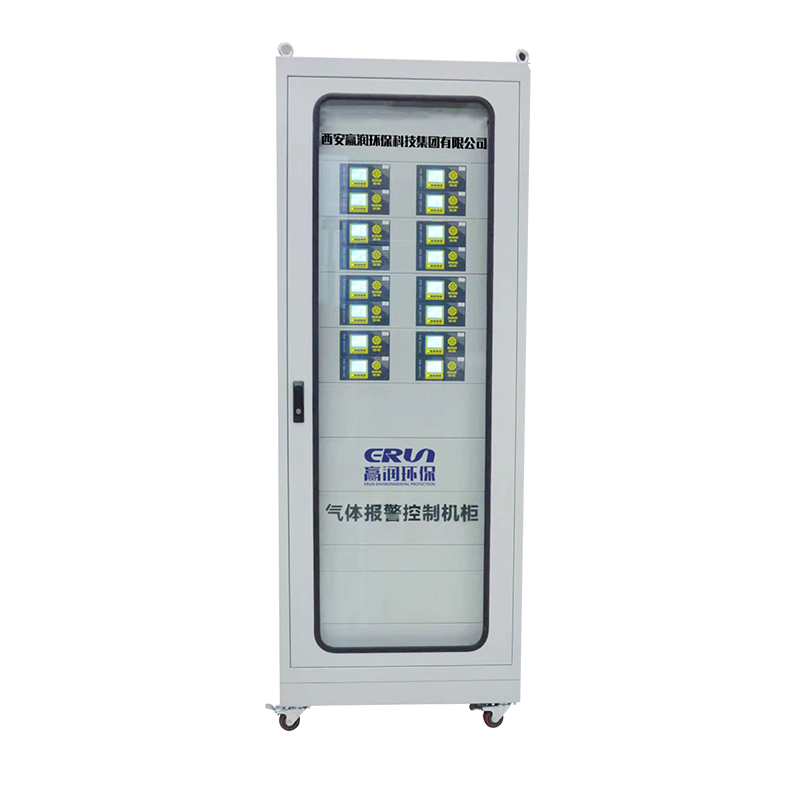

氣體報警控制柜ERUN-PG128E

氣體報警控制器

產品描述

ERUN-PG128E盤裝機柜式氣體報警控制器是一款可以同時處理128路（4～20）mA信號類型的氣體控制器，具有穩定性好，準確度高和參數智能化設置的特點，外接控制端口豐富，用戶可以按照接線端子的標示接入氣體探測器，并通過簡單設置即可進行現場檢測與報警。

在線咨詢 馬上詢價

ERUN-PG128E氣體報警控制柜產品概述：

ERUN-PG128E盤裝機柜式氣體報警控制器是一款可以同時處理128路（4～20）mA信號類型的氣體控制器，ERUN-PG128E氣體報警控制柜具有穩定性好，準確度高和參數智能化設置的特點，外接控制端口豐富，用戶可以按照接線端子的標示接入固定式氣體報警儀，并通過簡單設置即可進行現場檢測與報警。

機柜滿載可以安裝32個儀表頭模塊。每個儀表頭模塊可以連接4個氣體探測器。整體機柜滿載可以連接128個氣體探測器。ERUN-PG128E盤裝機柜式氣體報警控制器系統主要應用于需要檢測可燃?xì)怏w的場合中，顯示待檢氣體的數值指標量，當現場的某種待檢氣體的指標不符合所設置的標準時，系統會自動進行一系列報警動作，如報警，排風，跳閘等（根據用戶的不同設置而不同）。每個儀表頭模塊有兩組開關量接口。低報開關量接口和高報開關量接口。（用戶可以方便外接大功率報警器或其它排風閥門等外控設備）。用戶只需根據說明書在相應的端口接入探測器和其他所需設備，并接入交流220V電源后，打開開關，即可正常工作。

ERUN-PG128E氣體報警控制柜技術參數：

1．檢測原理：系統通過給外接傳感器提供DC24V標準直流電壓，采集標準（4～20）mA模擬輸入信號，分析處理以完成數碼顯示與報警動作。
2、適用對象：本系統支持標準模擬信號儀器的輸入。可以連接測試各種氣體的點型可燃?xì)怏w探測器。
3．探測器類型：（4～20）mA。
4．響應時間：≤30秒。
5．工作電壓：交流220V，50Hz。
6．使用環境：室內 。
7．系統功率：本系統待機最大功耗260W。
8．外形尺寸：L2000mm×W600mm×H600mm。
9．系統與外接（氣體）探測器連接線要求：標準3線制接法，單芯線直徑≥1.5mm2，線長≤1000m。
10. 機柜滿載可以按裝32個儀表頭模塊，每個儀表頭可以連接4個氣體探測器。
11. 機柜滿載可以連接128個氣體探測器。

ERUN-PG128E氣體報警控制柜系統構成：

ERUN-PG128E盤裝機柜式氣體報警控制器由如下幾個部分：
1、ERUN-PG128E盤裝機柜式氣體報警控制器：為整個系統的控制部分，用于進行信號采集，處理和操作等功能。
2、（4～20）mA探測器接口：探測器探測現場環境中的氣體等，由探測器將氣體信號信息轉換為電信號傳遞給盤裝機柜式氣體報警控制器。
3、開關量無源觸點輸出控制部分：每個儀表頭模塊有兩組開關量接口。低報開關量接口和高報開關量接口。可自動控制其他相關設備。如：排風扇，大功率報警器等。

ERUN-PG128E氣體報警控制柜產品特點：

支持兩線三線（4~20）mA電流信號輸入
支持RS485數據遠傳
具備探測器斷線故障提示功能
具備兩級報警點超限報警提示功能
具備兩級報警點超限報警無源開關量輸出接口
具備探測器斷線故障無源開關量輸出接口
額定工作電壓：DC24V
輸入信號：兩線或三線（4~20）mA電流信號
輸出信號：RS485信號
開關量觸點額定容量：3A
儀表頭模塊機械外形尺寸長：16CM 寬：8CM 高：9.5CM
儀表頭模塊通道數:4個通道
儀表頭模塊可接收儀器類型:輸出信號為（4～20）mA的點型可燃?xì)怏w探測器
無源開關: 1路低報無源開關和1路高報無源開關。
自動巡檢
報警后，可發出聲光報警信號，并保持至手動復位。
報警聲音信號可以手動消音
儀表頭模塊可輸出RS485信號

以上就是關于氣體報警控制柜的相關介紹，贏潤集團特別提醒，4-20mA輸出的氣體報警器可以使用任意品牌型號的氣體報警控制器，他們是通用的，但是RS485的話就需要獲悉相應的字符頻段方可正常接入，詳情可咨詢贏潤環保工作人員。
