CEMS煙氣在線監測系統ERUN-QZ9600

煙氣分析

產品描述

贏潤環保研發、生產的CEMS煙氣在線連續監測系統ERUN-QZ9600可對固定污染源（如鍋爐、工業爐窯、焚燒爐等）排放煙氣中的顆粒物、氣態污染物的濃度（mg/m3）和排放率（kg/h、t/d、t/a）進行連續地、實時地跟蹤測試。

在線咨詢馬上詢價

ERUN-QZ9600型CEMS煙氣在線連續監測系統產品概述：

贏潤環保研發、生產的CEMS煙氣在線連續監測系統ERUN-QZ9600可對固定污染源（如鍋爐、工業爐窯、焚燒爐等）排放煙氣中的顆粒物、氣態污染物的濃度（mg/m3）和排放率（kg/h、t/d、t/a）進行連續地、實時地跟蹤測試。或者說，CEMS是煙氣排放在線監測和排污計量系統。
CMES一般由煙塵檢測子系統、氣態污染物監測子系統、煙氣參數監測子系統、系統控制及數據采集處理子系統四個基本部分組成。
CMES按測量方式可分為抽取冷凝法、抽取熱濕法、原位法、在位法等。
西安贏潤環保科技有限責任公司自主開發的ERUN-QZ9600型煙氣排放連續監測系統采用抽取冷凝法，抽取式冷凝法系統能夠測量SO2、粉塵等，其中：

SO2采用高溫伴熱紫外差分吸收光譜（DOAS）分析技術
粉塵采用抽取式激光前散射法

高溫伴熱紫外差分吸收光譜（DOAS）分析技術除了能夠測量SO2和NOx外，還能夠分析NH3、CL2、H2S、O3、HCL等氣體。
本系統具有測量準確、可靠性高、投資成本低、響應速度快等優點；
本系統具有支持在線校準、測量值波動小、可靠性高、設備簡單等優點；
本系統具有安裝調試方便、現場設施要求低等優點。
本CMES系統整機結構緊湊，方便運輸和安裝。

ERUN-QZ9600型CEMS煙氣在線連續監測系統技術規格：

所有指標均在高溫狀態下測量

三級過濾避免冷凝水吸收SO2導致測量結果偏低，并腐蝕預處理管路，有無可比擬的優勢；

核心器件和算法全部自主研發

核心器件包括光源、光譜儀、氣體室、粉塵儀等全部自主研發，數據采集算法也自主研發，系統具有較強的市場競爭力；

重量：約100kg
測量參數：SO2、NOx、O2、溫度、壓力、流速、粉塵
伴熱管線溫度：120ºC～200ºC
探頭伴熱溫度：120ºC～200ºC
防護等級：機柜IP42，其他IP65
供電：220VAC，3000W
環境溫度：-20ºC～50ºC
環境濕度：5%Rh～95%Rh（不結露）
防爆功能：Ex db ⅡC T6 Gb（氣體防爆） / Ex tb ⅢC T80℃ Db（粉塵防爆）
對外輸出：4-20mA，RS232，RS485
取樣單元（探頭、過濾器、溫控器）；
預處理單元（取樣泵、除濕、細過濾、排水等）；
反吹單元（壓縮氣源、反吹氣路、控制閥等）；
儀柜：2000×700×800MM（高*深*寬）

ERUN-QZ9600型CEMS煙氣在線連續監測系統系統介紹：

我方專門針對客戶污染源排放特點，提供我公司生產的ERUN-QZ9600型煙氣排放連續監測系統。所有探頭、采樣系統部件都采用耐腐蝕材料，其中，探頭材質為特種耐酸不銹鋼(316L) 、過濾器材質為陶瓷、采樣伴熱管線為特別定制的Φ8聚四氟乙烯伴熱管。保證在工況下能連續可靠運行的要求。

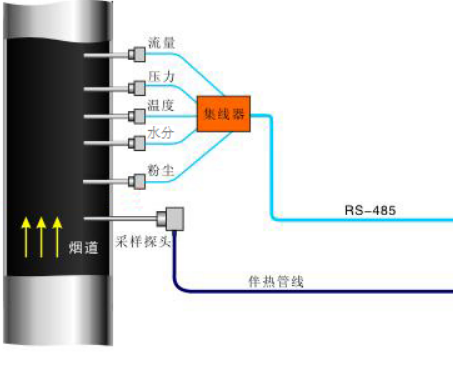

系統由置于煙囪上的采樣探頭、粉塵儀，以及置于小屋中的分析機柜，標氣和空壓機組成。其中采樣探頭負責煙氣采樣，高溫伴熱避免煙氣中水蒸氣冷凝，內置陶瓷濾芯用于過濾煙氣中的粉塵；粉塵儀用于測量煙囪粉塵濃度；分析機柜負責抽取煙氣，并直接高溫測量SO2；標氣用于校準分析儀表；空壓機產生壓縮空氣，用于對伴熱管線、采樣探頭進行定期反吹。

系統提供98%以上的數據可利用率。

系統提供一套功能完善的數據采集系統（DAS），具有顯示監測、數據處理、報表管理、遠程通訊、遠程監控、異常報警等功能。

系統的氣體分析采用抽取冷凝法（全程伴熱直接抽取法），煙塵測量采用前散射法，流量測量采用差壓式流量計，溫度測量采用鉑電阻法，完全符合有關《固定污染源煙氣排放連續監測技術規范（試運行）》（HJ/T75-2007）要求。

ERUN-QZ9600型CEMS煙氣在線連續監測系統系統組成：

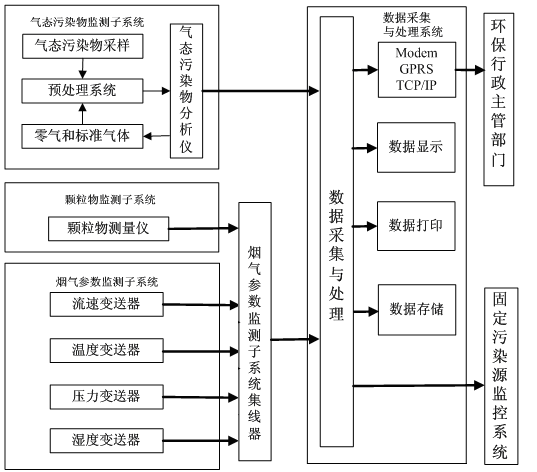

煙氣排放連續監測系統組成

氣態污染物監測子系統：由取樣單元、預處理單元和分析單元等組成。

取樣單元：由電加熱取樣探頭、電加熱取樣管線和反吹系統等組成。
預處理單元：由流量傳感器、精細過濾器、壓縮機冷凝器、蠕動泵、采樣泵、除水罐、和流量計等組成。
分析單元：采用紫外光譜分析儀,精度高，可靠性好, 維修成本較低。

顆粒物監測子系統：采用抽取式前散射原理。

數據采集與處理子系統：由數據采集器、工控機、顯示器和系統軟件等組成。

根據客戶需求不同對上述子系統進行裁剪。

ERUN-QZ9600型CEMS煙氣在線連續監測系統配置安裝：

在線監測系統配置清單:

序號	貨品名稱	型號規格	原產地或品牌	數量	備注
1.1	抽取式預處理機柜	蠕動泵	贏潤	1套
		預處理單元	贏潤	1套
		電加熱管線	贏潤	30米
		電加熱采樣探頭及安裝附件	贏潤	1套
		取樣、標定、反吹電磁閥	贏潤	1套
		微壓流量計	贏潤	1套
		溫控器	贏潤	1套
		過濾減壓閥	贏潤	1套
1.2	氣態污染物分析儀	ERUN-QZ9610	贏潤	1套
1.3	氟管	￠8	中國	30米
1.4	氟管	￠6	中國	5米
1.5	減壓閥	\	中國	1套
1.6	標準氣體	SO2和N2	贏潤	各1瓶
2.1	粉塵儀	ERUN-FC100	贏潤	1套
3.1	工控機	\	中國	1臺
3.2	工控機軟件	\	中國	1套
3.3	信號轉換模塊	\	中國	1個
3.4	數采模塊	\	中國	1個
4.1	電纜線	/	中國	1套
4.2	三通快插接頭	φ8-φ8-φ8	中國	1套
4.3	三通快插接頭	φ6-φ6-φ6	中國	1套
4.4	快插直通接頭	φ6-φ6	中國	1套
4.5	快插直通接頭	φ8-φ8	中國	1套
4.6	快插變徑接頭	φ6-φ8	中國	1套
4.7	信號轉換模塊	\	中國	1套

工程安裝：

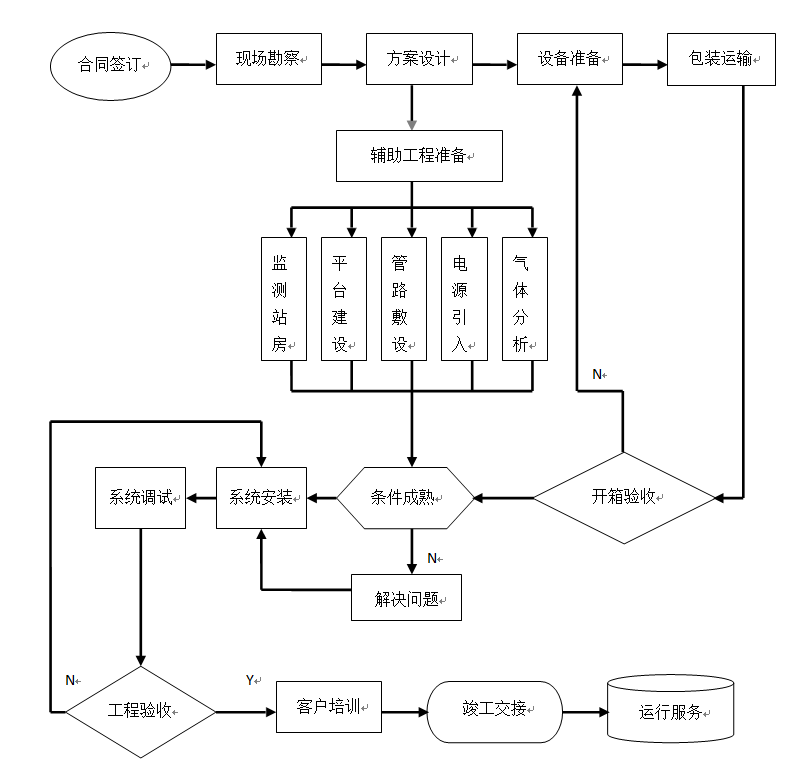

CEMS煙氣在線連續監測系統ERUN-QZ9600工程安裝控制流程圖
